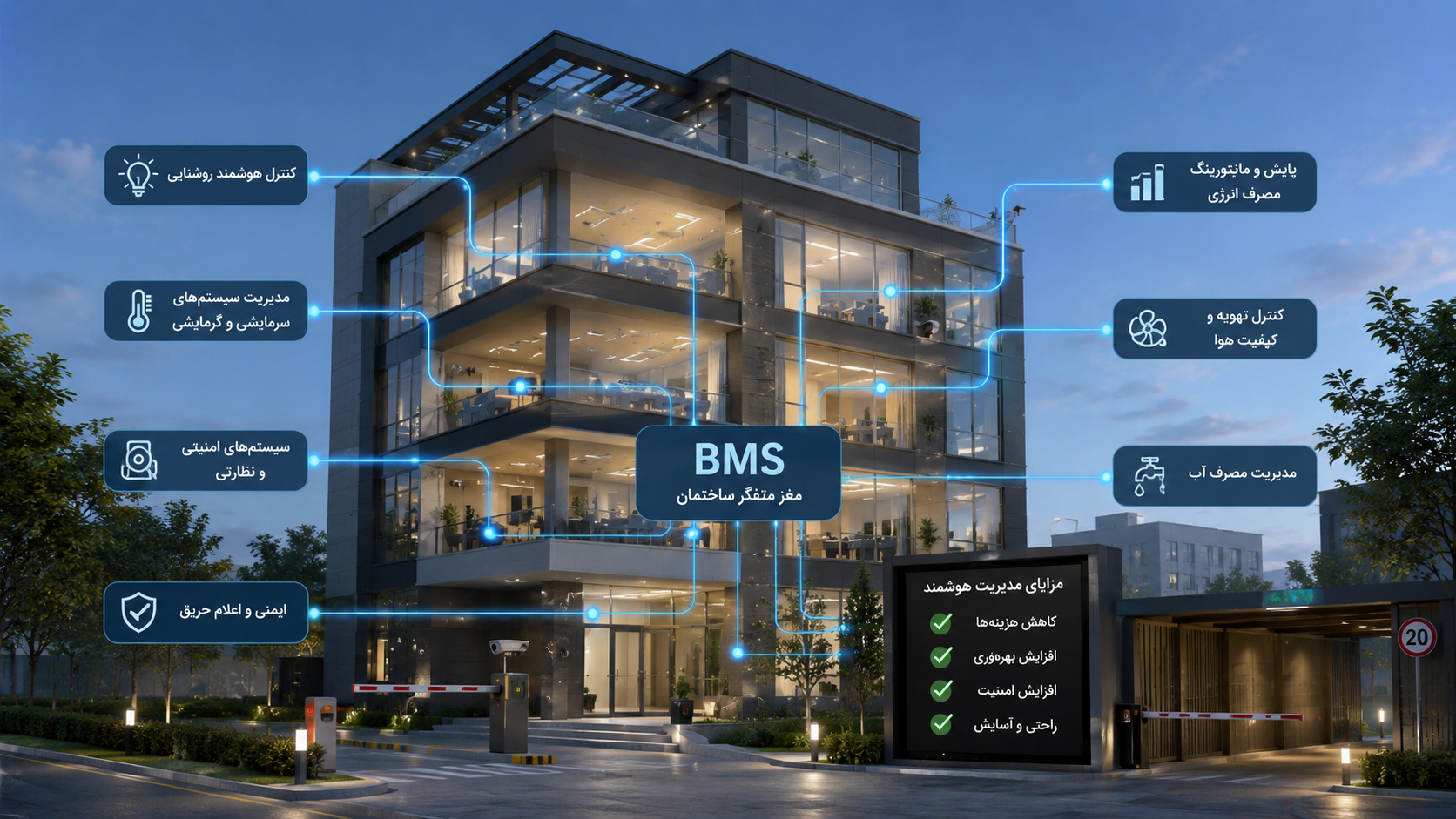

توسط : در دنیای مدرن امروز، سیستم‌های مدیریت هوشمند ساختمان یا همان BMS به عنوان مغز متفکر سازه‌ها عمل می‌کنند. این سیستم‌ها وظیفه کنترل هماهنگ روشنایی، سیستم‌های سرمایشی و گرمایشی، امنیت و تجهیزات رفاهی را بر عهده دارند. برای اینکه این مغز متفکر بتواند وظایف خود را به درستی انجام دهد، به یک سیستم عصبی پایدار نیاز دارد. این زیرساخت ارتباطی مستحکم چیزی جز یک کابل‌کشی شبکه استاندارد و مهندسی‌شده نیست.
بسیاری از مجریان پروژه‌ها پس از اتمام کار با مشکلات عجیبی مانند قطع و وصل شدن ناگهانی سنسورها مواجه می‌شوند. گاهی چراغ‌ها بدون فرمان روشن می‌شوند یا کنترل دمای اتاق‌ها با خطا مواجه می‌شود. در بیشتر این موارد، تجهیزات کاملاً سالم هستند اما زیرساخت انتقال داده دچار اختلال شده است. کابل‌کشی شبکه بروز نویزهای الکترومغناطیسی ناشی از اجرای غیراستاندارد، مهم‌ترین عامل این مشکلات به شمار می‌رود.
زمانی که سیگنال‌های ضعیف کنترلی در کنار جریان‌های قوی برق قرار می‌گیرند، میدان‌های مغناطیسی شدیدی ایجاد می‌شود. این میدان‌ها جریان‌های ناخواسته‌ای را در کابل‌های دیتا القا می‌کنند که به شکل نویز ظاهر می‌شود. برای پیشگیری از این اختلالات، فرآیند کابل‌کشی شبکه باید بر اساس اصول و استانداردهای کاملاً تعریف‌شده بین‌المللی انجام شود. نادیده گرفتن این جزییات فنی می‌تواند هزینه‌های سنگین عیب‌یابی را به پروژه تحمیل کند.
طراحی و اجرای هوشمندانه مسیرها نه‌تنها از بروز رفتارهای ناخواسته در سیستم جلوگیری می‌کند، بلکه پایداری بلندمدت تجهیزات را تضمین می‌نماید. در سیستم‌های BMS که از پروتکل‌های مختلف مانند KNX یا Modbus استفاده می‌کنند، حساسیت انتقال داده بسیار بالاست. به همین دلیل، تسلط بر اصول فنی کابل‌کشی شبکه برای هر طراح و مجری سیستم‌های هوشمند یک ضرورت اساسی محسوب می‌شود.
در این مقاله قصد داریم به بررسی عمیق ۹ استاندارد طلایی بپردازیم که از بروز تداخلات الکترومغناطیسی جلوگیری می‌کنند. با پیاده‌سازی این الگوها می‌توانید پایداری ارتباطی شبکه اتوماسیون ساختمان خود را تضمین کنید. اگر می‌خواهید بدانید چگونه می‌توان زیرساختی بدون نقص و مقاوم در برابر نویزهای محیطی طراحی کرد، با ما در ادامه این راهنمای جامع همراه باشید.
تداخل الکترومغناطیسی چیست و چگونه به سیستم‌های هوشمند آسیب می‌زند؟
تداخل الکترومغناطیسی یا EMI پدیده‌ای است که در اثر انتشار امواج ناخواسته از کابل‌های قدرت یا تجهیزات برقی رخ می‌دهد. این امواج به صورت القایی وارد کابل‌های دیتا شده و کدهای ارسالی را تغییر می‌دهند. وقتی این اتفاق می‌افتد، کنترلر مرکزی پیام‌های ارسالی از سنسورها را اشتباه تفسیر می‌کند یا کلاً دریافت نمی‌کند. این اختلال باعث ناپایداری شدید در کل سیستم هوشمند می‌شود.
منابع تولید نویز در ساختمان‌های مدرن بسیار متنوع هستند و شامل آسانسورها، موتورهای الکتریکی و ترانس‌ها می‌شوند. حتی لامپ‌های فلورسنت و دیمرهای قدیمی نیز می‌توانند امواج نویز بسیار قوی ایجاد کنند. اگر در زمان کابل‌کشی شبکه به حریم این تجهیزات توجه نشود، افت شدید کیفیت سیگنال حتمی خواهد بود. اینجاست که اهمیت تفکیک فیزیکی مسیرها مشخص می‌شود.
برخی از تکنسین‌ها تلاش می‌کنند مشکلات ناشی از نویز را با تغییرات نرم‌افزاری یا فیلترهای دیجیتال برطرف کنند. در حالی که این راه‌حل‌ها معمولاً موقتی هستند و ریشه اصلی مشکل همچنان پابرجا باقی می‌ماند. تنها راهکار قطعی و اصولی، اصلاح فیزیکی و رعایت دقیق استانداردهای زیرساختی است. با اجرای اصولی کابل‌کشی شبکه و ایجاد یک بستر ارتباطی شیلددار، اثر نویزها به طور کامل خنثی می‌شود.
- عدم پاسخ‌گویی دکمه‌های کلید هوشمند با اولین لمس
- نوسان غیرعادی در نمایش دمای سنسورهای محیطی
- قطع و وصل مکرر ارتباط کنترلر با نرم‌افزار مرکزی
- روشن شدن خودکار سناریوها بدون فرمان کاربر
- کاهش سرعت انتقال کل داده‌ها در خطوط ارتباطی
۱. رعایت فاصله فیزیکی کابل‌های قدرت و سیگنال
نخستین و مهم‌ترین اصل برای جلوگیری از ورود نویزهای الکترومغناطیسی به خطوط دیتا، ایجاد فاصله مناسب میان کابل‌های قدرت و کابل‌های ارتباطی است. کابل‌هایی که برق ۲۲۰ ولت و بالاتر را منتقل می‌کنند، هنگام عبور جریان در اطراف خود میدان الکترومغناطیسی ایجاد می‌کنند. هرچه جریان عبوری بیشتر باشد، احتمال تأثیر این میدان بر کابل‌های حساس مجاور نیز افزایش پیدا می‌کند.
به همین دلیل، کابل‌کشی شبکه نباید بدون برنامه‌ریزی در کنار مسیرهای برق انجام شود. عبور کابل دیتا و کابل قدرت از یک لوله، داکت یا فضای مشترک می‌تواند سیگنال‌های ارتباطی را در معرض نویز قرار دهد و کیفیت انتقال داده را کاهش دهد. این موضوع در سیستم‌های هوشمندسازی ساختمان اهمیت بیشتری پیدا می‌کند، زیرا بسیاری از سنسورها، کنترلرها و تجهیزات BMS برای تبادل صحیح اطلاعات به یک مسیر ارتباطی پایدار وابسته هستند.
مشکل زمانی جدی‌تر می‌شود که کابل قدرت و کابل شبکه برای مسافت طولانی به‌صورت موازی در کنار یکدیگر حرکت کنند. در چنین شرایطی، کابل دیتا مدت بیشتری در معرض میدان ایجادشده توسط خطوط برق قرار می‌گیرد و احتمال القای نویز افزایش می‌یابد. ممکن است کابل از نظر ظاهری کاملاً سالم باشد، اما داده‌های عبوری از آن با خطا، تأخیر یا قطع و وصل‌های مقطعی مواجه شوند.
در بسیاری از پروژه‌ها، این اختلال‌ها به‌اشتباه به تجهیزات هوشمند نسبت داده می‌شوند. برای مثال، قطع و وصل شدن یک سنسور، دریافت نشدن بعضی فرمان‌ها یا ناپایداری ارتباط میان کنترلرها می‌تواند باعث شود تیم فنی به سراغ تنظیمات نرم‌افزاری یا تعویض تجهیزات برود، در حالی که ریشه مشکل در مسیر نامناسب کابل‌کشی شبکه قرار دارد.
به همین دلیل در مرحله طراحی باید مسیر کابل‌های دیتا و قدرت از ابتدا به‌صورت جداگانه مشخص شود. ایجاد مسیر مستقل نه‌تنها احتمال تداخل را کاهش می‌دهد، بلکه فرآیند عیب‌یابی، تعمیر و توسعه شبکه را نیز در آینده ساده‌تر می‌کند. در پروژه‌هایی که تعداد تجهیزات زیاد است، این تفکیک می‌تواند از بروز مشکلات گسترده و هزینه‌بر در زمان بهره‌برداری جلوگیری کند.
فاصله مناسب میان کابل‌های قدرت و دیتا نیز نباید به شکل یک عدد ثابت برای تمام پروژه‌ها در نظر گرفته شود. میزان جریان خطوط قدرت، نوع کابل، وجود شیلد، طول مسیر موازی و محیط نصب همگی در تعیین فاصله مناسب نقش دارند. برای مثال، عبور یک کابل شبکه در کنار مدار روشنایی معمولی با عبور همان کابل در مجاورت کابل تغذیه یک موتور یا تجهیزات پرقدرت شرایط یکسانی ایجاد نمی‌کند.
در برخی پروژه‌های ساختمانی، فاصله‌ای در حدود ۲۰ سانتی‌متر به‌عنوان یک فاصله اجرایی اولیه میان مسیر دیتا و برق در نظر گرفته می‌شود، اما این مقدار باید با توجه به استاندارد مورد استفاده و شرایط واقعی پروژه بررسی شود. اگر مدار قدرت جریان بالایی داشته باشد یا تجهیزات مولد نویز مانند موتور، اینورتر، آسانسور و تابلوهای قدرت در نزدیکی مسیر قرار گرفته باشند، افزایش فاصله یا استفاده از حفاظت تکمیلی ضروری خواهد بود.
نوع قرارگیری کابل‌ها نیز به اندازه فاصله میان آن‌ها اهمیت دارد. اگر مسیر کابل‌کشی شبکه و کابل قدرت مجبور به عبور از یکدیگر باشند، بهتر است تقاطع در کوتاه‌ترین مسیر ممکن و با زاویه نزدیک به ۹۰ درجه انجام شود. در این حالت سطح مجاورت دو کابل کاهش پیدا می‌کند و احتمال القای نویز نسبت به حالتی که دو مسیر برای چند متر موازی یکدیگر حرکت می‌کنند کمتر خواهد بود.
یکی از چالش‌های واقعی در ساختمان‌ها، محدودیت فضای رایزر، کف کاذب و سقف کاذب است. در بسیاری از پروژه‌ها امکان ایجاد دو مسیر کاملاً مستقل وجود ندارد و حجم بالای کابل‌ها باعث می‌شود مسیرهای قدرت و دیتا به یکدیگر نزدیک شوند. در چنین شرایطی نمی‌توان صرفاً به فاصله فیزیکی تکیه کرد و باید از روش‌های حفاظتی تکمیلی استفاده شود.
یکی از این روش‌ها استفاده از سینی کابل یا جداکننده فلزی مناسب است. قرار دادن یک جداکننده فلزی میان کابل‌های قدرت و خطوط دیتا می‌تواند تا حد زیادی مسیر انتشار تداخل الکترومغناطیسی را محدود کند. البته این جداکننده زمانی عملکرد مناسبی خواهد داشت که نصب و همبندی آن به شکل اصولی انجام شده باشد و در صورت نیاز به سیستم ارت مناسب متصل شود.
استفاده از کابل‌های شیلددار نیز در محیط‌هایی که سطح نویز بالاست می‌تواند مقاومت شبکه را در برابر تداخل افزایش دهد. کابل‌هایی مانند FTP یا STP دارای لایه حفاظتی فلزی هستند که می‌تواند بخشی از نویزهای محیطی را مهار کند. با این حال، وجود شیلد به این معنا نیست که می‌توان اصول فاصله‌گذاری را در کابل‌کشی شبکه نادیده گرفت؛ شیلد یک لایه حفاظتی تکمیلی است و جایگزین طراحی صحیح مسیر نمی‌شود.
محل نصب تجهیزات پرقدرت نیز باید در طراحی مسیرها دیده شود. موتور آسانسور، اینورترها، پمپ‌های بزرگ، ترانسفورماتورها، تابلوهای اصلی برق و برخی درایوهای الکترونیکی می‌توانند منابع قدرتمندی برای تولید نویز باشند. عبور کابل دیتا از کنار چنین تجهیزاتی حتی در مسافت کوتاه ممکن است شرایط سخت‌تری نسبت به عبور طولانی در کنار یک مدار کم‌مصرف ایجاد کند.
از سوی دیگر، کیفیت اجرای مسیر اهمیت زیادی دارد. کابل شبکه نباید در هنگام اجرا به دلیل کمبود فضا به کابل‌های قدرت بسته شود یا برای مرتب شدن تابلو، کابل‌کشی شبکه دسته کابل‌های برق و دیتا با بست مشترک در کنار یکدیگر قرار گیرند. چنین اقداماتی ممکن است ظاهر تابلو را منظم‌تر نشان دهند، اما از نظر عملکرد الکتریکی شرایط مناسبی برای زیرساخت ارتباطی ایجاد نمی‌کنند.
طراحی اصولی کابل‌کشی شبکه باید از نقشه اولیه پروژه آغاز شود، نه زمانی که بخش عمده تأسیسات اجرا شده است. اگر مسیرهای دیتا، برق، روشنایی، سیستم‌های امنیتی و تجهیزات مکانیکی از ابتدا مشخص شوند، امکان ایجاد فاصله مناسب و انتخاب بهترین مسیر بسیار بیشتر خواهد بود. اصلاح این مسیرها پس از اتمام نازک‌کاری یا بسته شدن سقف‌های کاذب معمولاً دشوار و پرهزینه است.
در پروژه‌های بزرگ بهتر است محل عبور خطوط اصلی روی نقشه‌های اجرایی ثبت شود تا تیم‌های مختلف به‌صورت مستقل مسیر جدید ایجاد نکنند. این هماهنگی به‌ویژه زمانی اهمیت دارد که برق‌کار، تیم شبکه، مجری BMS و پیمانکار تأسیسات به‌طور هم‌زمان در پروژه فعالیت می‌کنند. نبود هماهنگی میان این گروه‌ها می‌تواند باعث شود مسیرهایی که روی نقشه استاندارد بوده‌اند، در زمان اجرا تغییر کنند.
در نهایت، جداسازی کابل‌های قدرت از خطوط دیتا یکی از ساده‌ترین اما مؤثرترین اقدامات برای افزایش پایداری شبکه ساختمان است. رعایت فاصله مناسب، جلوگیری از مسیرهای موازی طولانی، استفاده از مسیرهای مستقل و به‌کارگیری جداکننده یا کابل شیلددار در محیط‌های پرنویز، احتمال بروز اختلالات ارتباطی را به میزان قابل توجهی کاهش می‌دهد.
یک کابل‌کشی شبکه اصولی فقط به معنای انتقال داده از نقطه‌ای به نقطه دیگر نیست؛ این زیرساخت باید بتواند در حضور تجهیزات برقی مختلف، سال‌ها ارتباطی پایدار و قابل اعتماد ایجاد کند. هرچه این موضوع در مرحله طراحی جدی‌تر گرفته شود، نیاز به عیب‌یابی‌های پیچیده، تعویض کابل و اصلاح زیرساخت در آینده کمتر خواهد شد و سیستم هوشمند ساختمان نیز عملکرد باثبات‌تری خواهد داشت.
۲. استفاده از کابل‌های زوج سیم به هم تابیده شیلددار
انتخاب نوع کابل مناسب برای سیستم‌های BMS تأثیر مستقیم بر مقاومت آن در برابر نویز دارد. کابل‌های زوج سیم به هم تابیده یا همان Twisted Pair به گونه‌ای طراحی شده‌اند که اثر امواج مزاحم را خنثی می‌کنند. کابل‌کشی شبکه در این ساختار، تابیده شدن دو رشته سیم به دور یکدیگر باعث می‌شود نویز القایی روی هر دو سیم یکسان باشد و گیرنده تفاضلی بتواند آن را حذف کند.
برای دستیابی به بالاترین سطح ایمنی، استفاده از کابل‌های شیلددار مانند FTP یا STP توصیه می‌شود. در این نوع کابل‌ها، یک لایه فویل فلزی یا شیلد بافته‌شده به دور زوج سیم‌ها قرار دارد. این لایه فلزی امواج الکترومغناطیسی محیط را جذب کرده و اجازه نمی‌دهد به هسته مسی کابل برسند. در فرآیند کابل‌کشی شبکه اتوماسیون، استفاده از این استاندارد غیرقابل‌چشم‌پوشی است.
بسیاری از برندهای خانه هوشمند مانند KNX کابل‌های اختصاصی خود را دارند که دارای شیلد آلومینیومی مستحکم هستند. کابل‌کشی شبکه استفاده از کابل‌های متفرقه یا فاقد شیلد مناسب در این سیستم‌ها ریسک بزرگی به همراه دارد. صرفه‌جویی اندک در خرید کابل غیراستاندارد، در زمان بهره‌برداری هزینه‌های چندبرابری برای رفع عیب به همراه خواهد داشت.
۳. سیستم ارتینگ یکپارچه و اتصال صحیح شیلد به زمین
داشتن کابل شیلددار بدون اتصال صحیح آن به سیستم ارت، عملاً هیچ فایده‌ای برای سیستم نخواهد داشت. شیلد فلزی زمانی می‌تواند نویزها را تخلیه کند که به یک چاه ارت استاندارد متصل باشد. اگر شیلد کابل رها شود، خود به عنوان یک آنتن بزرگ عمل کرده و نویزهای محیطی را بیشتر جذب می‌کند. بنابراین، اتصال ارت شیلد یک گام کلیدی در کابل‌کشی شبکه ساختمان است.
یکی از خطاهای رایج در پروژه‌ها، اتصال دو سر شیلد کابل به سیستم زمین در نقاط مختلف است. این کار باعث ایجاد پدیده‌ای به نام “حلقه زمین” یا Ground Loop می‌شود که نویزهای شدیدتری تولید می‌کند. کابل‌کشی شبکه استاندارد طلایی حکم می‌کند که شیلد کابل ارتباطی فقط در یک نقطه، معمولاً در سمت تابلو برق هوشمند، به شفت زمین متصل شود.
این کار باعث می‌شود تمام نویزهای جذب‌شده در طول مسیر بدون ایجاد جریان حلقوی به زمین منتقل شوند. کابل‌کشی شبکه برای اطمینان از صحت عملکرد این سیستم، باید مقاومت چاه ارت پروژه به طور دوره‌ای اندازه‌گیری شود. مقاومت ارت مناسب برای سیستم‌های حساس BMS باید کمتر از دو اهم باشد تا تخلیه نویز به بهترین شکل صورت گیرد.
۴. استفاده از سینی‌های کابل فلزی گالوانیزه به عنوان شیلد خارجی
در فضاهای بزرگ مانند پروژه‌های تجاری یا اداری، حجم کابل‌ها بسیار بالاست و از سینی کابل استفاده می‌شود. انتخاب سینی کابل پلاستیکی یا غیراستاندارد نمی‌تواند هیچ محافظتی در برابر نویزهای الکترومغناطیسی ایجاد کند. کابل‌کشی شبکه در این فضاها باید حتماً درون سینی‌های کابل فلزی گالوانیزه با ضخامت استاندارد انجام پذیرد.
سینی‌های فلزی مانند یک قفس فارادی بزرگ عمل کرده و کابل‌های داخل خود را از امواج رادیویی و نویزهای بیرونی حفظ می‌کنند. کابل‌کشی شبکه تمامی بخش‌های سینی کابل باید به صورت الکتریکی به یکدیگر متصل بوده و در نهایت کل مسیر سینی کابل به سیستم ارت ساختمان متصل شود. این اتصال همبندی شده، امنیت مسیر ارتباطی را چند برابر می‌کند.
در صورتی که مجبور به عبور کابل‌های کنترل در کنار کابل‌های قدرت درون یک سینی کابل مشترک هستید، باید از دیواره جداکننده فلزی استفاده کنید. کابل‌کشی شبکه این دیواره فلزی باید به بدنه سینی پیچ شده و همراه با آن به ارت متصل باشد. این راهکار در فضاهای فشرده و سقف‌های کاذب شلوغ، ایمنی انتقال داده‌ها را به خوبی حفظ می‌کند.
۵. پرهیز از موازی‌کاری طولانی و عبور متقاطع با زاویه ۹۰ درجه
اگر کابل‌های شبکه و قدرت مجبور به عبور از یکدیگر باشند، بدترین حالت عبور موازی نزدیک به هم است. جریان الکتریکی کابل قدرت در تمام طول مسیر موازی، نویز را به کابل سیگنال منتقل می‌کند. طراحی مسیر کابل‌کشی شبکه باید به گونه‌ای باشد که از هم‌راستایی موازی کابل‌های برق و دیتا تا حد امکان ممانعت به عمل آید.
در نقاطی که تلاقی کابل‌های قدرت و سیگنال غیرقابل‌اجتناب است، این برخورد باید دقیقاً با زاویه ۹۰ درجه (عمود بر هم) صورت گیرد. کابل‌کشی شبکه تقاطع عمود بر هم باعث می‌شود میدان مغناطیسی کابل قدرت کمترین سطح القا را روی کابل دیتا داشته باشد. این قاعده ساده فیزیکی، اثر مخرب نویزهای الکترومغناطیسی را در نقاط تلاقی به نزدیک صفر می‌رساند.
رعایت این نکته در طراحی نقشه‌های کابل‌کشی و نظارت بر اجرای دقیق آن توسط پیمانکاران بسیار مهم است. برق‌کاران سنتی معمولاً به این ظرافت‌های فرکانسی توجهی ندارند و کابل‌ها را از راحت‌ترین مسیر عبور می‌دهند. حضور ناظر هوشمندسازی در زمان اجرای زیرساخت، کابل‌کشی شبکه تضمین‌کننده رعایت این استانداردهای طلایی خواهد بود.
۶. رعایت حداقل شعاع خمش کابل برای حفظ تقارن زوج سیم‌ها
کابل‌های شبکه و باس دارای ساختار هندسی بسیار دقیقی در داخل خود هستند که برای حفظ امپدانس مشخص طراحی شده است. زمانی که کابل بیش از حد مجاز خم شود، ساختار زوج‌های به هم تابیده درون آن دفرمه می‌شود. این دفرمه شدن باعث از بین رفتن توازن مغناطیسی و در نتیجه کاهش شدید مقاومت کابل در برابر نویزها می‌شود.
در کابل‌کشی شبکه، همواره باید به استاندارد حداقل شعاع خمش توجه داشت که معمولاً معادل ۸ برابر قطر خارجی کابل است. در زوایای تند دیوارها یا هنگام ورود به قوطی‌های کلید، نباید کابل را با فشار و به صورت شکسته خم کرد. استفاده از زانوها و لوله‌های خرطومی با انحنای ملایم از آسیب به لایه‌های حفاظتی کابل جلوگیری می‌کند.
خم کردن شدید کابل نه‌تنها شیلد آلومینیومی داخلی را پاره می‌کند، بلکه باعث تغییر فواصل فیزیکی رشته‌های هادی می‌شود. این تغییر هندسی، پدیده هم‌شنوی یا Crosstalk را در کابل به شدت افزایش می‌دهد. کابل آسیب‌دیده فیزیکی، حتی اگر قطع نشده باشد، سیگنال‌ها را با خطای بالا انتقال می‌دهد که مستقیماً کارایی BMS را مختل می‌سازد.
۷. سربندی استاندارد و حفظ به هم تابیدگی رشته‌ها تا نقطه اتصال
یکی از بحرانی‌ترین نقاط در زیرساخت ارتباطی، محل اتصالات و سربندی کابل‌ها در ترمینال‌ها است. مجریان پروژه گاهی برای سهولت کار، روکش کابل و به هم تابیدگی زوج سیم‌ها را تا فاصله زیادی از ترمینال باز می‌کنند. این کار باعث می‌شود زوج سیم‌ها در حساس‌ترین نقطه اتصال خود بدون شیلد و تابیدگی رها شوند.
این بخش‌های آزاد سیم مانند یک آنتن قوی، تمام نویزهای ناشی از تجهیزات اطراف تابلو برق را به خود جذب می‌کنند. استاندارد بین‌المللی کابل‌کشی شبکه تأکید دارد که به هم تابیدگی زوج‌ها باید تا نزدیک‌ترین نقطه ممکن به ترمینال (کمتر از ۱۳ میلی‌متر) حفظ شود. شیلد کابل نیز باید تا لبه ترمینال ادامه داشته باشد.
استفاده از ابزارهای سربندی استاندارد مانند آچارهای مخصوص کروز یا کیستون زدن اصولی، اتصالاتی محکم و بدون نویز ایجاد می‌کند. شل بودن اتصالات یا اکسید شدن هادی‌ها به مرور زمان مقاومت مسیر را بالا برده و سیستم را مستعد دریافت نویز می‌کند. کابل‌کشی شبکه بنابراین دقت در سربندی به اندازه کیفیت خود کابل اهمیت دارد.
۸. استفاده از مقاومت‌های ترمیناتور پایان خط (End of Line)
در شبکه‌های باس مانند Modbus یا RS485 که در سیستم‌های تهویه مطبوع، چیلرها و داکت اسپلیت‌ها کاربرد فراوان دارند، بازتاب سیگنال یک چالش جدی است. وقتی سیگنال داده به انتهای کابل می‌رسد، اگر مسیر مسدود باشد، موج سیگنال بازگشته و با سیگنال‌های جدید تداخل پیدا می‌کند. این تداخل موجی عملکرد شبکه را به شدت مختل می‌کند.
برای جلوگیری از این مشکل، باید از مقاومت‌های ترمیناتور پایان خط استفاده کرد که امپدانس انتهای کابل را با امپدانس مشخصه شبکه هم‌راستا می‌کنند. کابل‌کشی شبکه این مقاومت‌ها معمولاً ۱۲۰ اهم هستند و در ابتدا و انتهای فیزیکی شبکه باس نصب می‌شوند. این کار باعث جذب انرژی سیگنال در پایان مسیر شده و از بازتاب مخرب آن جلوگیری می‌کند.
بسیاری از تجهیزات BMS کلیدهای کوچکی برای فعال‌سازی ترمیناتور داخلی خود دارند. مجری پروژه در پایان کابل‌کشی شبکه باید مطمئن شود که این کلیدها فقط روی آخرین دستگاه‌های شبکه روشن باشند. فعال کردن اشتباه ترمیناتور در دستگاه‌های میانی باعث افت شدید ولتاژ سیگنال و خرابی ارتباط کل شبکه می‌شود.
۹. تست زیرساخت با دستگاه‌های فلوک و بررسی پارامترهای نویز

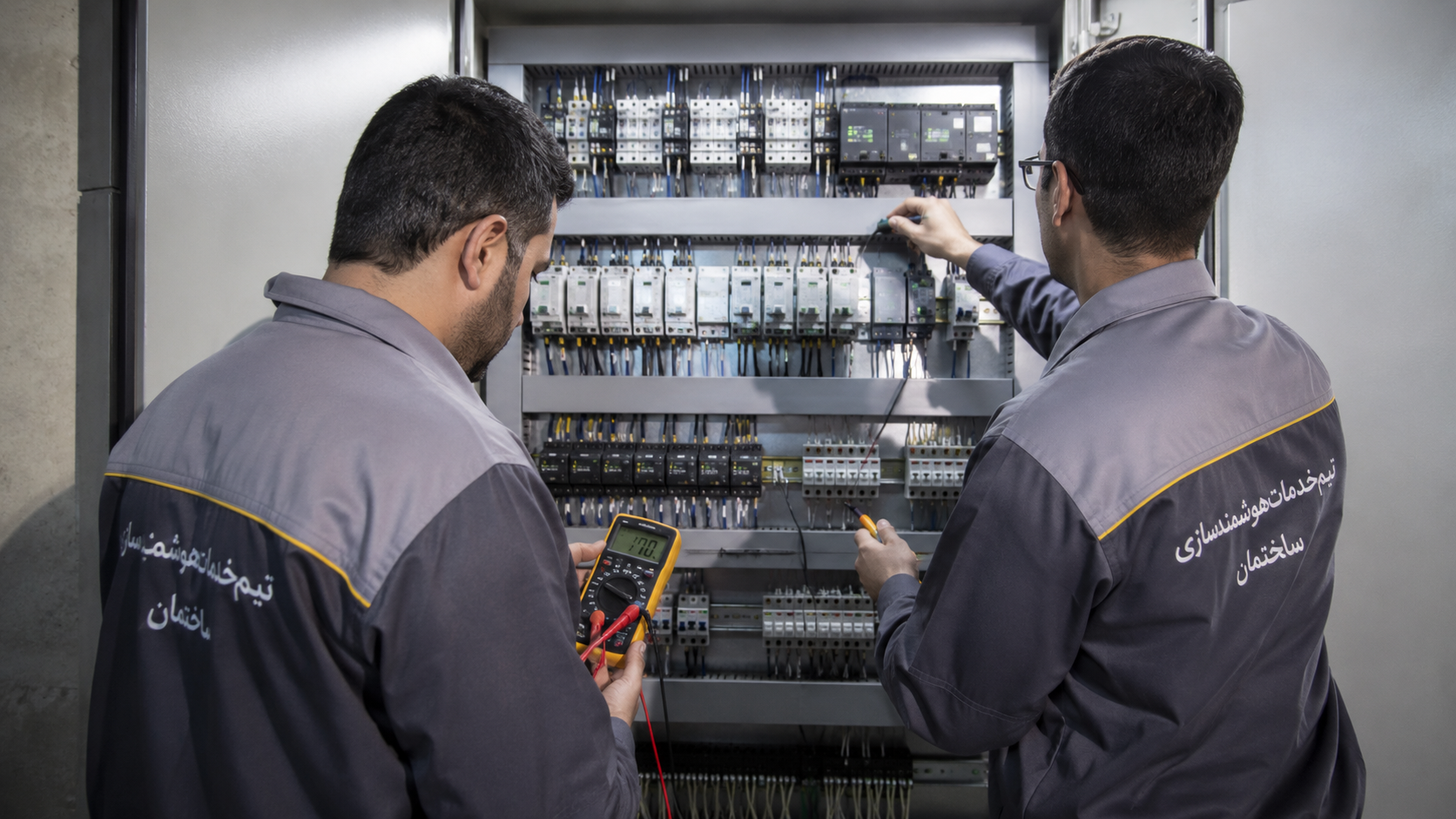

نمی‌توان کار اجرای کابل‌کشی شبکه را تمام‌شده فرض کرد مگر اینکه زیرساخت به طور کامل تست و تایید شود. بررسی‌های ظاهری یا تست‌های ساده با بیزر مولتی‌متر هرگز نمی‌توانند کیفیت انتقال فرکانس را تضمین کنند. برای پروژه‌های بزرگ BMS، انجام تست‌های تخصصی با دستگاه تستر فلوک (Fluke Test) یک استاندارد اجباری است.
دستگاه فلوک پارامترهای بسیار حیاتی نظیر میزان هم‌شنوی، تضعیف سیگنال، مقاومت مسیر و بازگشت موج را با دقت بالا اندازه‌گیری می‌کند. این تست‌ها مشخص می‌کنند که آیا کابل‌کشی شبکه در حین کشیده شدن آسیب دیده است یا خیر. خروجی تست فلوک به کارفرما این اطمینان را می‌دهد که شبکه ارتباطی ساختمان برای سال‌ها بدون مشکل کار خواهد کرد.
اگر پارامترهای نویز در گزارش تست بالا باشد، نشان‌دهنده خطای اجرایی در یکی از مراحل قبلی است. این موضوع به تیم فنی اجازه می‌دهد پیش از بسته‌شدن دیوارهای کاذب و سقف‌ها، نقطه آسیب‌دیده یا کابل معیوب را شناسایی و تعویض کنند. کابل‌کشی شبکه تست نهایی، تضمین‌کننده ثبات و عملکرد بدون نویز کل سیستم هوشمند در زمان بهره‌برداری است. مطالب بیشتر : Smartna
- تهیه نقشه ازبیلت دقیق مسیرهای عبور کابل‌ها
- استفاده از لوله‌های پی‌وی‌سی نسوز و استاندارد در دیوارها
- خودداری از کشیدن شدید کابل‌ها در لوله‌ها در تمام فرآیند
- مستندسازی کامل تمامی نودها و شماره‌گذاری سیم‌ها
- انجام تست فلوک نهایی و دریافت گزارش کتبی پایداری شبکه
در پایان، باید به یاد داشته باشیم که سیستم‌های BMS با وجود نرم‌افزارهای پیشرفته خود، کاملاً به فیزیک زیرساخت وابسته‌اند. کابل‌کشی شبکه اگر با دقت بالا و طبق استانداردهایی که در این مقاله بررسی شد اجرا نشود، پروژه‌ای ناپایدار و پر از خطا ایجاد خواهد کرد. ثبات عملکرد خانه هوشمند شما نتیجه مستقیم احترامی است که به قوانین فیزیک و اصول کابل‌کشی می‌گذارید.
سرمایه‌گذاری روی متریال باکیفیت و مجریان باتجربه در ابتدای کار، آرامش خاطر شما را در آینده تضمین می‌کند. کابل‌کشی شبکه نویزهای الکترومغناطیسی با تمام قدرت خود در برابر استانداردهای مهندسی ناتوان هستند. با رعایت این ۹ استاندارد طلایی، یک سیستم مدیریت هوشمند ساختمان پایدار، سریع و بدون نقص خواهید داشت که ارزش واقعی سرمایه شما را به نمایش می‌گذارد. منبع : KNX
